SD Kingston 8GB H27UCG8T2ETR/PS8035-0

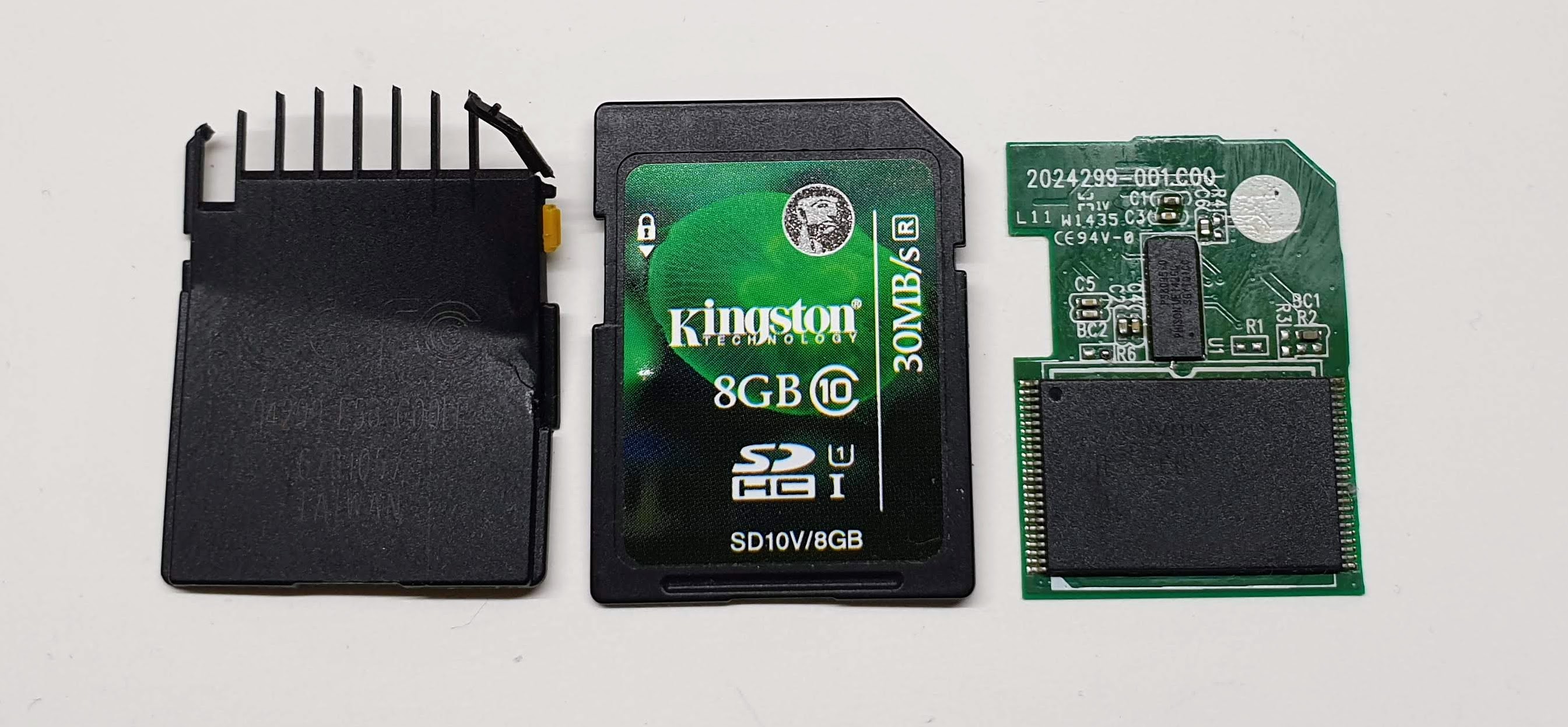

SD atmiņas karte tika neveiksmīgi pārlocīta vidusdaļā. Atverot korpusu atklājās, ka kartes uzbūve ir pamatplate ar SMD komponnetiem. Atmiņa ir TSOP-48 korpusā. Locījuma vieta atrodas starp atmiņu un kontrolieri. Palielinājumā redzams, ka kontroliera gals ir atrauts no plates, bojāti plates celiņi. Atmiņas mikroshēmai no plates ir atrauts 1. kontakts.

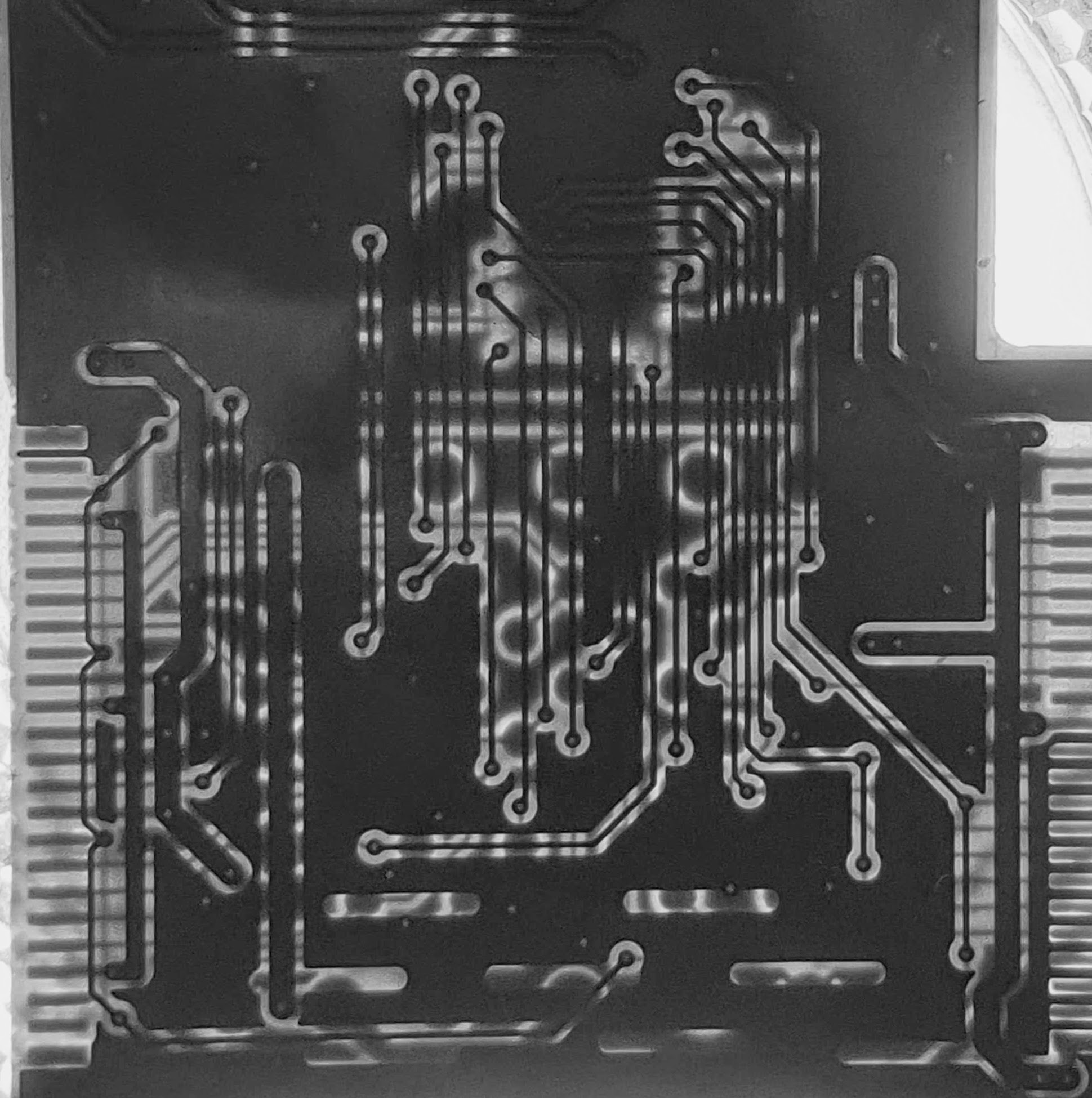

Spēcīgā caurejošā gaismā pārbaudu, vai nav kādas plaisas. Izpētu arī, kur jāsavieno atmiņas pirmais kontakts.

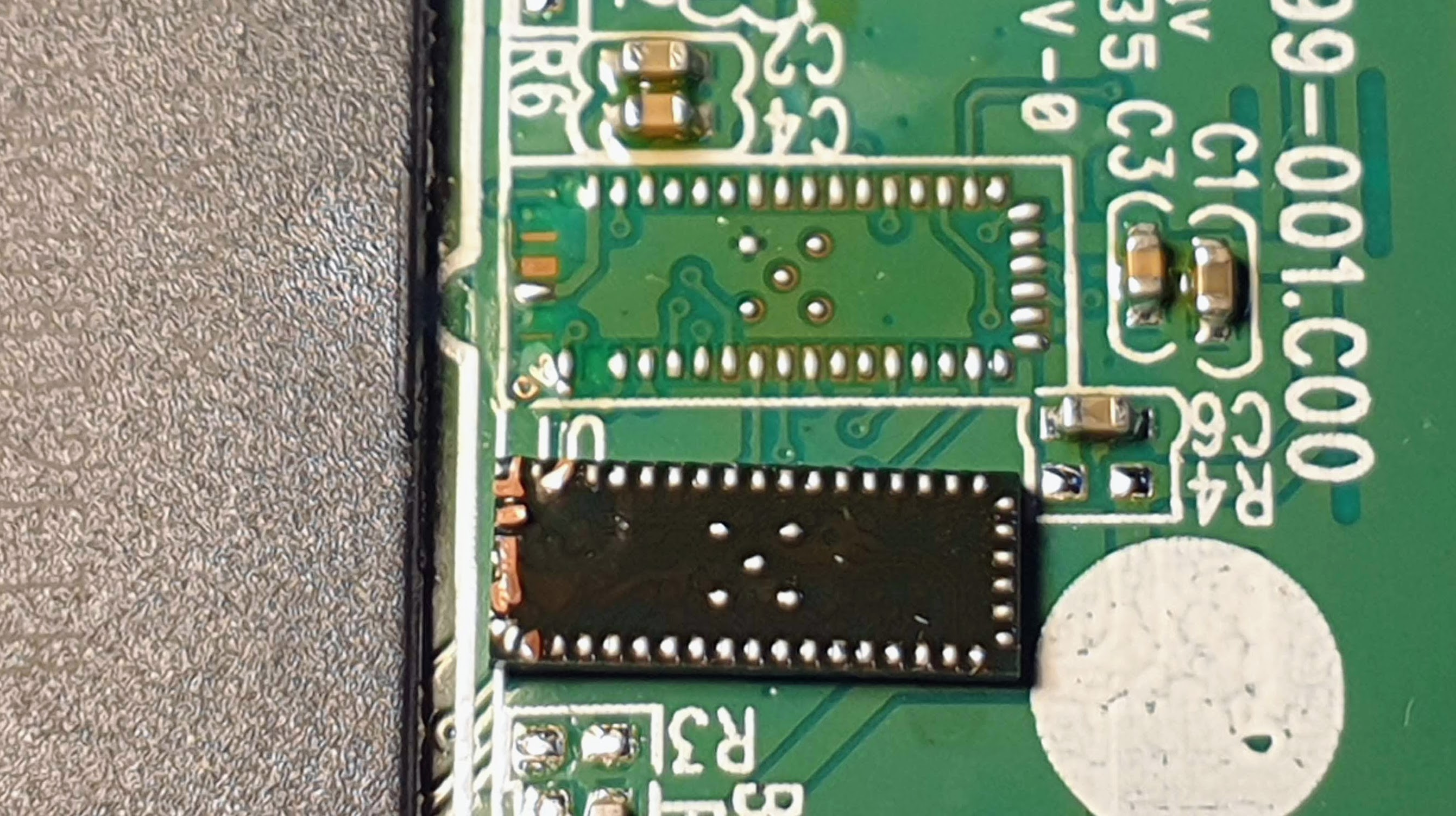

Parasti šādos gadījumos labo celiņus un lodē BGA čipu atpakaļ. Šajā gadījumā plates virsma vairs nav ideāli taisna, kas nepieciešams BGA lodējumam. Ja pēc kontroliera uzlodēšanas karte nedarbosies, tad man nebūs pārliecība, ka tā nav slikta kontakta vaina. Nolēmu visus kontroliera kontaktus savienot ar plati ar vadiņiem.

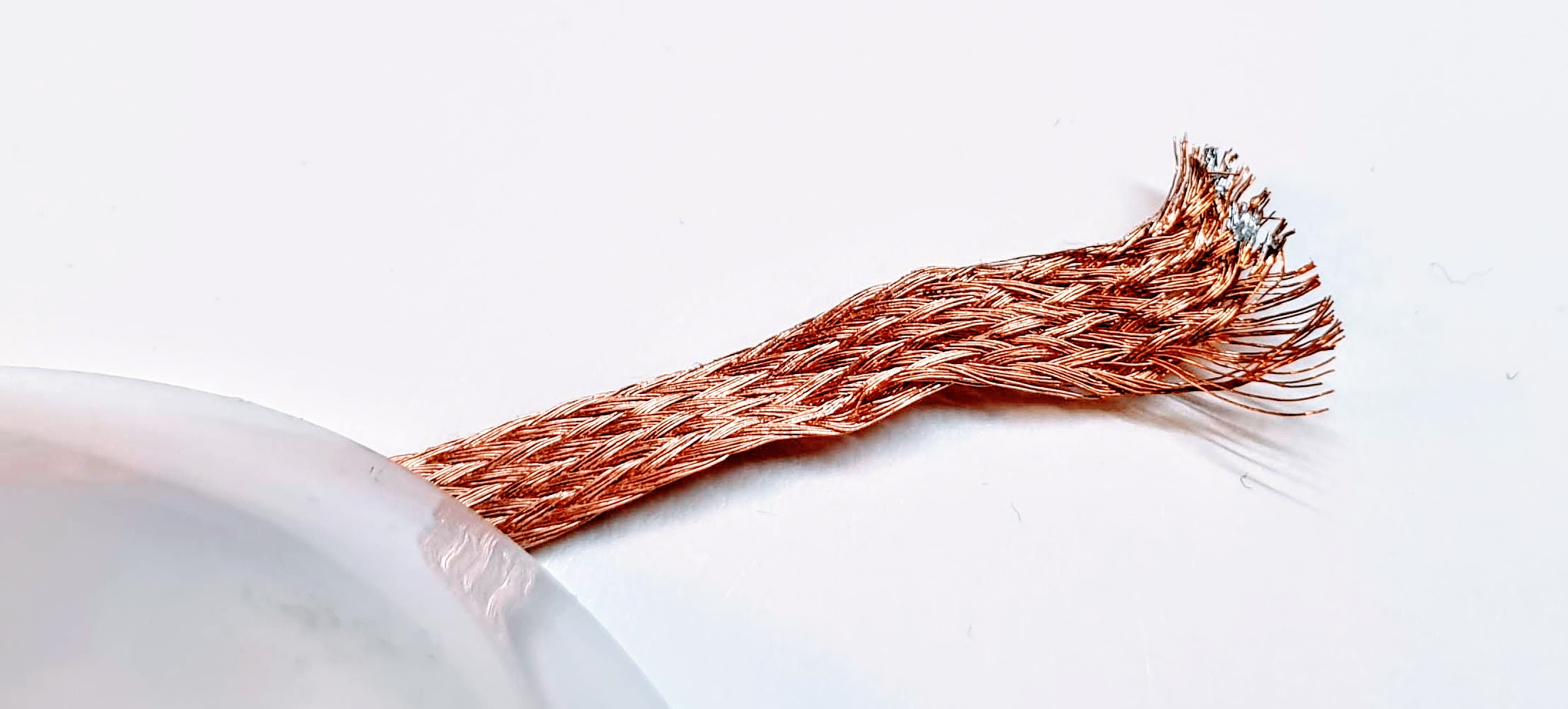

Labs resurs, kur paņemt smalku vara "matiņu" ir atalvošanas bize. Ļoti labi lodējas un nav jāpūlas ar lakas noņemšanu. Vienīgi jāatceras, ka šie vadiņi nedrīkst saskarties. Drošai izolēšanai es izmantoju zaļo masku, kas jāžāvē UV staros.

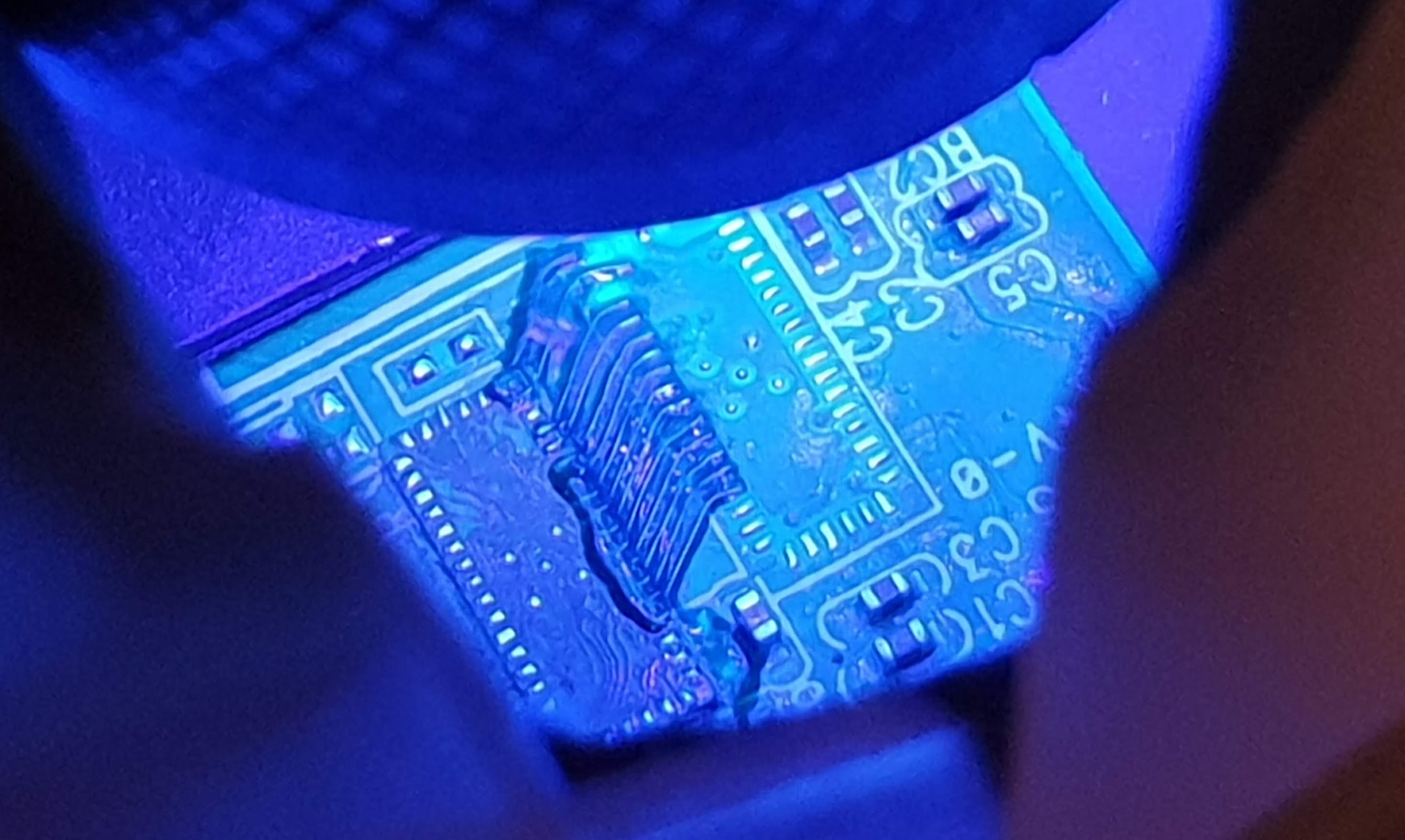

Te var redzēt pirmos lodējumus un maskas žāvēšanu.

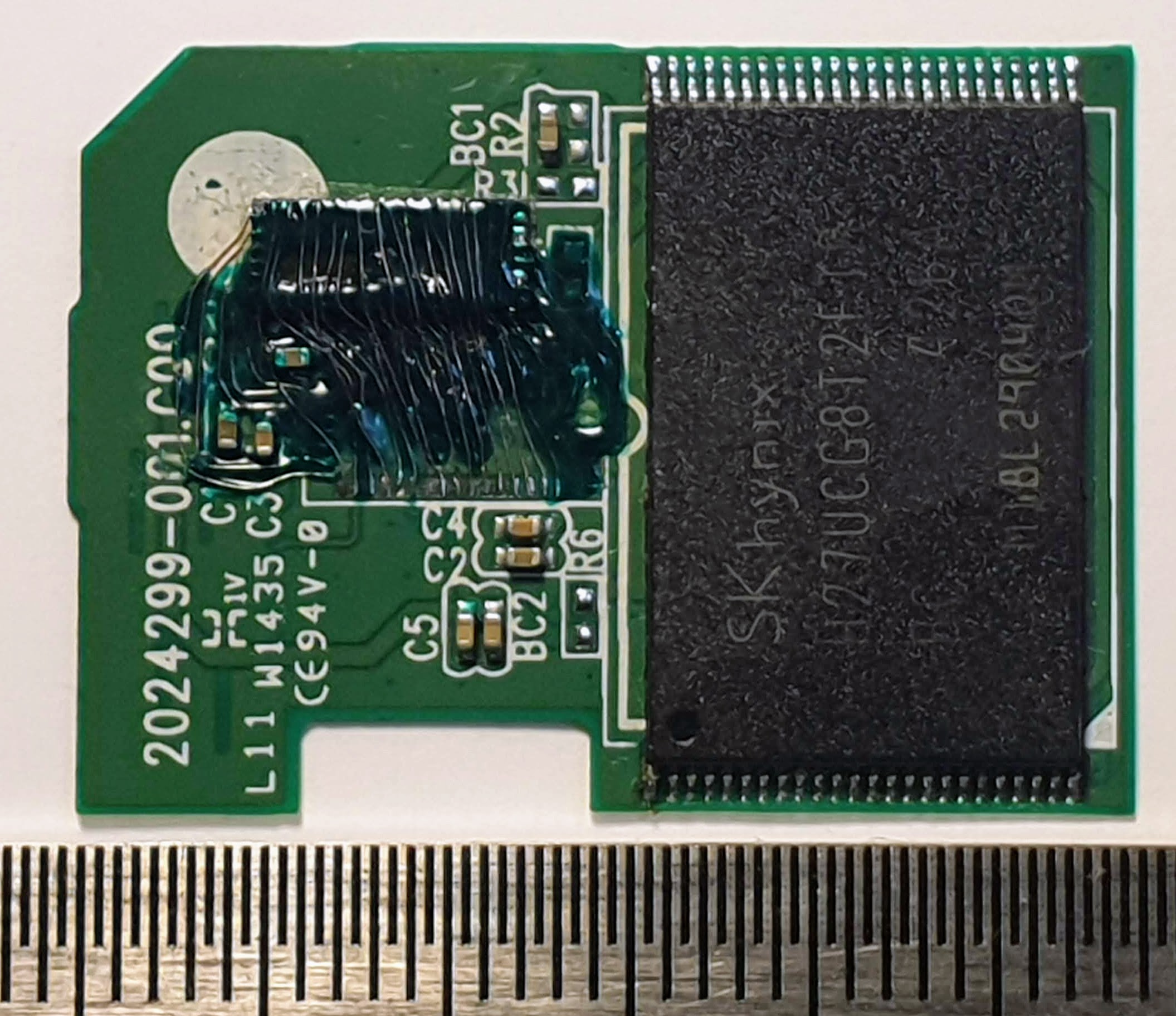

 Tāds izskatās rezultāts. Visi pūliņi atmaksājās, jo karte atdzīvojās un visus datus izdevās nolasīt.

Turpinājumā par datu atjaunošanu ar chip-off metodi no šīs pašas kartes.
